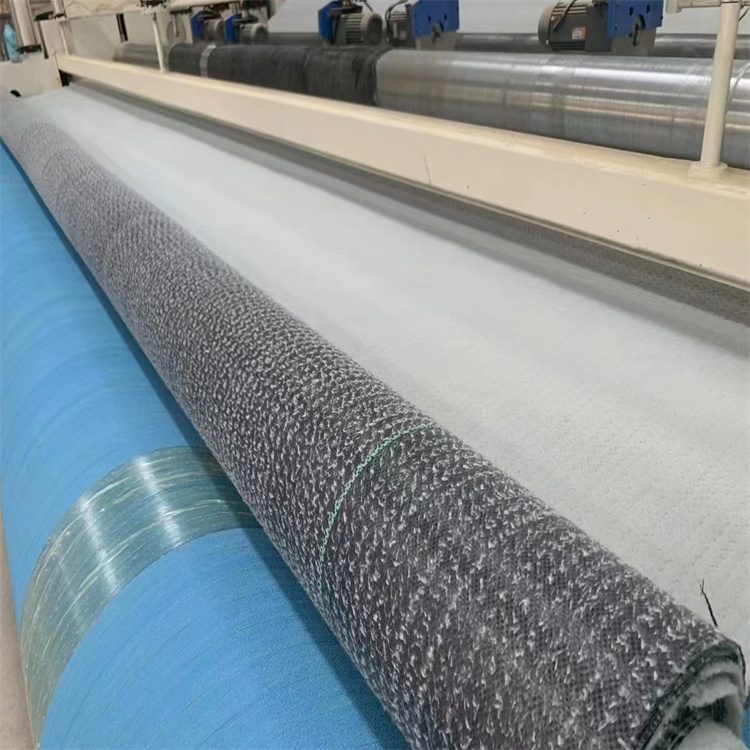

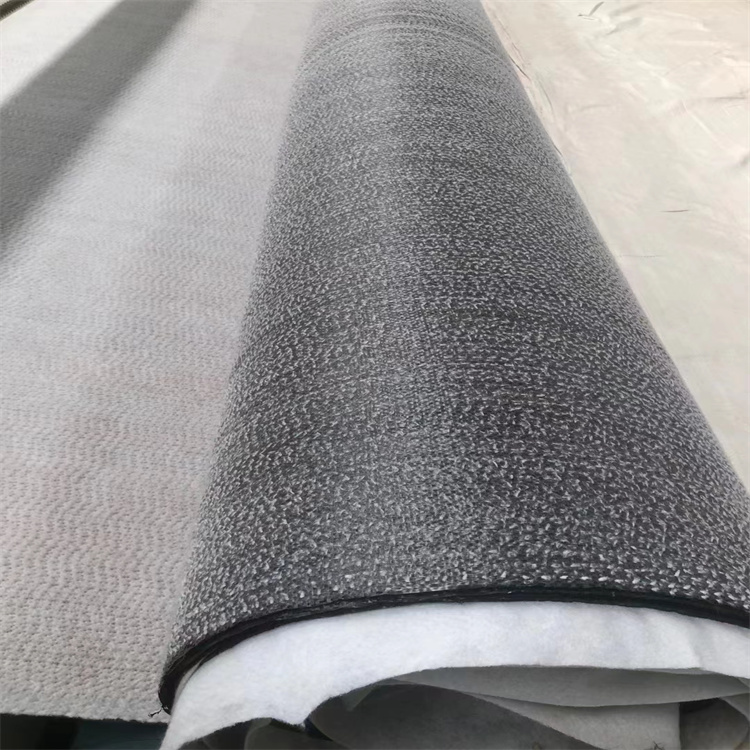

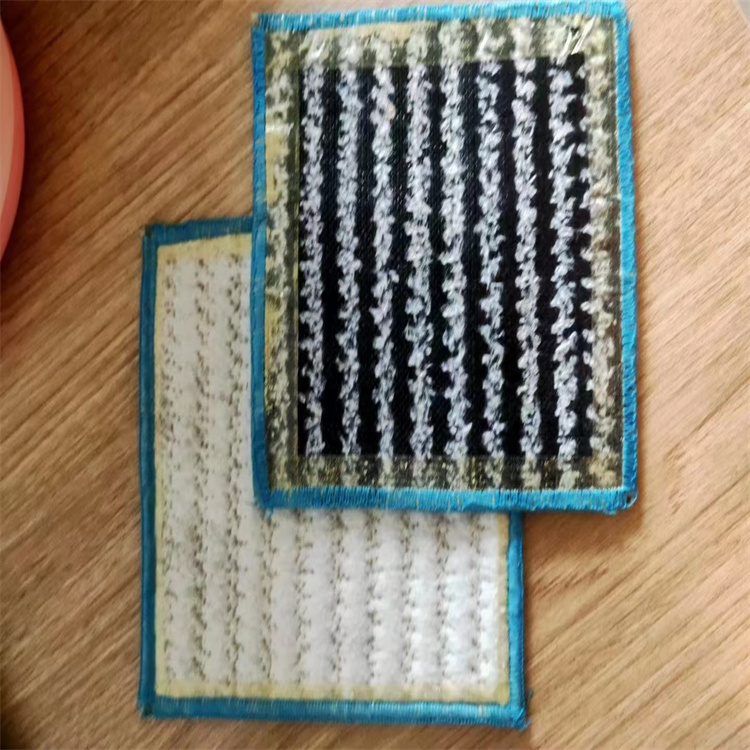

Geosynthetics الطين بطانة
يتكون بناء GCL العام من طبقتين من الخلايا الجيولوجية المخلوطة معًا محاطًا طبقة من البنتونيت الطبيعية أو المصنعة. عادةً ما يتم استخدام علم النسيج المنسوج و/أو غير المنسوجة ، ومع ذلك ، تم دمج طبقات البولي إيثيلين أو الغشاء الجيومومانيج أو مواد التكاثر الجغرافي الجغرافي في التصميم أو بدلاً من طبقة النسيج لزيادة القوة.
مقدمة:
بطانات الطين الجيولوجي (GCLs) عبارة عن حواجز هيدروليكية مصنوعة من المصنع تتكون من طبقة من البنتونيت أو غيرها من المواد المنخفضة للغاية التي تدعمها الخلايا الجيولوجية و/أو الأغشية الجيوموماتية ، التي يتم تجميعها ميكانيكياً معًا عن طريق الوخز بالإبر ، أو الغرز ، أو الالتصاق الكيميائي. بسبب القوانين البيئية ، يجب جمع أي تسرب من مدافن النفايات والتخلص منه بشكل صحيح ، وإلا فإن تلوث المياه الجوفية المحيطة يمكن أن يسبب مشاكل بيئية و/أو بيئية كبيرة. كلما انخفض الموصلية الهيدروليكية كلما كانت GCL أكثر فعالية في الحفاظ على التسرب داخل المكب. البنتونيت يتكون في الغالب (> 70 ٪) من مونتموريلونيت أو غيرها من الطين الواسع ، ويفضل ويستخدم بشكل شائع في GCLs.
ميزة:
الشفاء الذاتي والتقاط الذاتية-البنتونيت الصوديوم هو الطين الذي يحدث بشكل طبيعي مع تقارب عالية للماء. عند رطب ، يتضخم البنتونيت الصوديوم حتى 15 ضعف حجمه الأصلي. يوفر هذا القدرة على الختام حول الاختراقات ، والثقب الذاتي ، والبنى الذاتي في التداخل.
أداء هيدروليكي أفضل - تتمتع GCLs بسماكة إجمالية أقل من بوصة واحدة وتوفر أداءً هيدروليكياً أفضل من عدة أقدام من الطين المضغوط. عادةً ما يكون لـ GCL المائي بالكامل نفاذية من 5 × 10-9 سم/ثانية ، أي حوالي 20 مرة أقل من نفاذية بطانة الطين النموذجية.
مقاومة للظروف الجوية المختلفة-من غير المرجح أن تتأثر GCLs بدورات التجميد أو الجفاف. غالبًا ما تتسبب دورات التجميد في ذوبان الجليد في لبطانات الطين المضغوطة وتؤدي إلى زيادة التسرب. توفر بطانة الطين الجيولوجي أداءً ثابتًا ولا تخضع للأداء تنخفض ناتجًا عن اختلاف محتوى الرطوبة أو الكثافة أو محتوى الطين ، مثل بطانات الطين المضغوطة.
سهولة التثبيت وزيادة المساحات الجوية - تعد GCLs بديلاً صديقًا للبيئة لبطانات الطين لأنها تتطلب جهودًا أقل بكثير من التثبيت من بطانة الطين المضغوطة. حمولة شاحنة واحدة من GCL تعادل 150 حمولة شاحنة من الطين المضغوط ، وبالتالي باستخدام عدد أقل من الموارد الطبيعية. عند استخدام GCL بدلاً من بطانة طينية مضغوطة أكثر سمكًا ، فإنها تشغل مساحة أقل من الهواء ، مما يترك مساحة أكبر للنفايات.
حدود:
ملكية |
طريقة الاختبار |
وحدة |
قيمة |
طبقات التكامل الجيولوجي: |
|||
طبقة تغطية |
|||
نوع التكاثر الجغرافية |
البولي بروبيلين غير المنسوجة |
||
كتلة لكل وحدة منطقة |
ASTM D 5261 |
ز/م 2 |
≥220 |
طبقة الناقل: |
|||
نوع التكاثر الجغرافية |
polypropylene المنسوجة |
||
كتلة لكل وحدة منطقة |
ASTM D 5261 |
ز/م 2 |
≥130 |
طبقة البنتونيت: |
|||
يكتب |
البنتونيت الصوديوم الطبيعي |
||
كتلة لكل وحدة منطقة |
ASTM D 5993 |
ز/م 2 |
≥4200 |
مؤشر الانتفاخ |
ASTM D 5890 |
ML/2G |
≥24 |
فقدان السوائل |
ASTM D 5891 |
مل |
≤18 |
محتوى الماء |
DIN 18121 (5 ساعات ، 105) |
٪ |
10* |
بطانة الطين الجيولوجي: |
|||
كتلة لكل وحدة منطقة |
ASTM D 5993 |
ز/م 2 |
≥4500 |
سماكة |
ASTM D 5199 |
مم |
6.0 |
الأعلى. قوة الشد |
ASTM D 4595 |
kn/m |
14 ، اتجاه الآلة 12 ، اتجاه الجهاز عبر |
استطالة عند الاستراحة |
ASTM D 4595 |
٪ |
10.0 |
الأعلى. قوة قشر |
ASTM D 6496 |
ن/10 سم |
≥60 |
قوة قشر |
ASTM D 6496 |
ن/م |
≥360 |
النفاذية/الموصلية الهيدروليكية |
ASTM D 5887 |
آنسة |
≤2 × 10-11 |
تدفق الفهرس |
ASTM D 5887 |
M3/M2.S |
≤5 × 10-9 |
قوة ثقب |
EN ISO 12236 |
ن |
2400 |

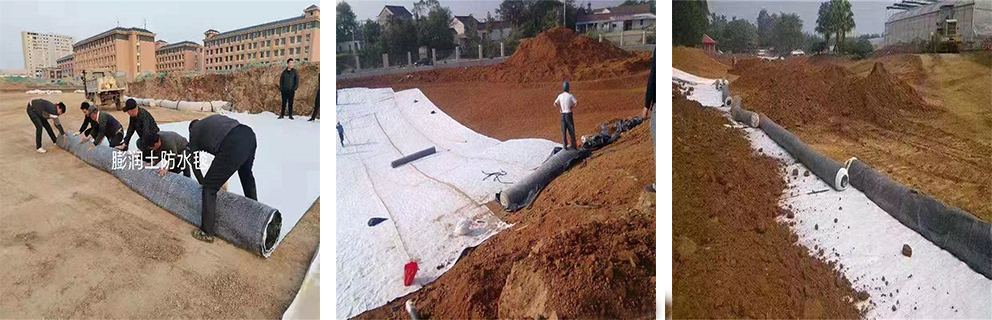

طلب:
1. جولف ملعب الأحواض.
2. أحواض إدارة المياه.
3. أحواض الاستحمام.
4.LOLDFILL CAP CLOSURES / BASE LINER.
5.dams/السدود.
6. حاجز قطع الخندق.
7. تغطية حماية المياه.
8. حاجز الحماية البيئة تحت الطرق والسكك الحديدية.
9. احتواء الثانوية للدبابات فوق الأرض.

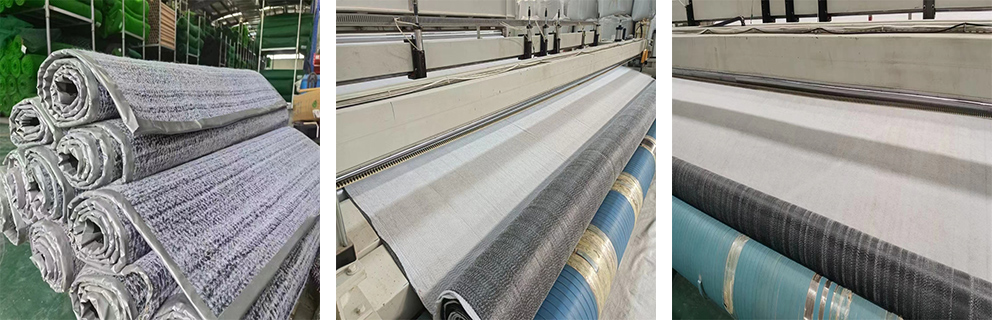

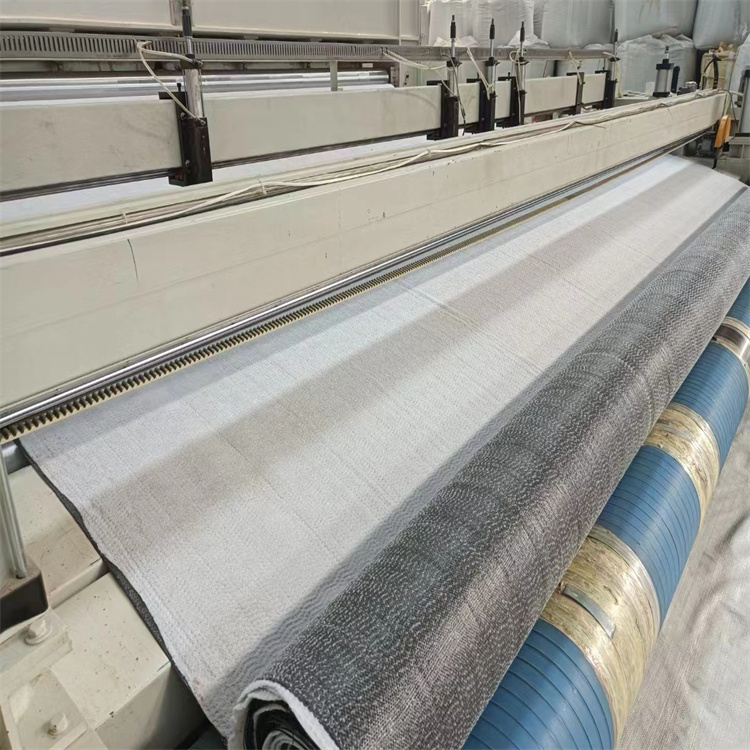

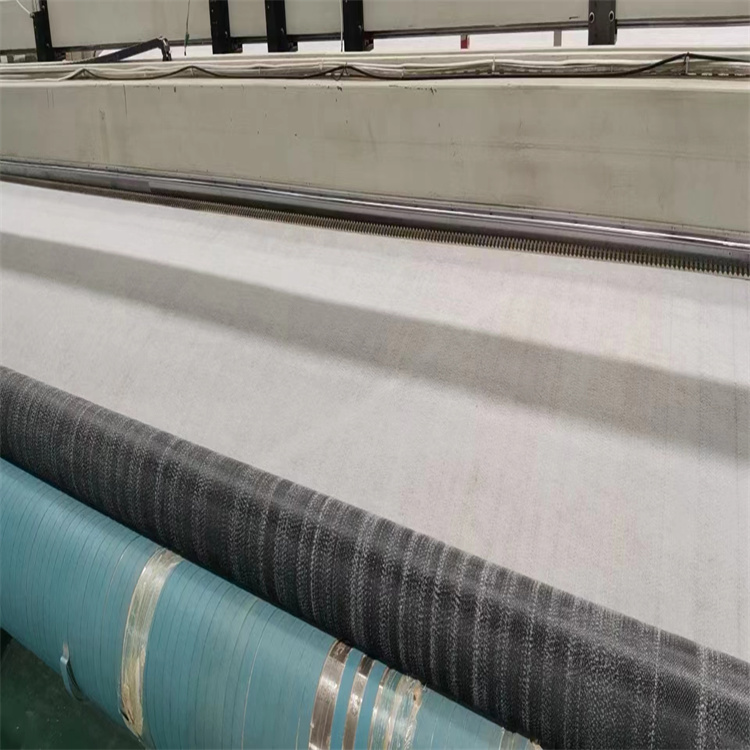

خط الإنتاج:
آلة الاختبار:
مستودع:
shippment:
زيارة العميل:
